Detail produk:
|
| Segel Pompa Franklin: | Segel Motor | Jenis: | Pegas Tunggal, Pegas Multi |
|---|---|---|---|
| Kata kunci: | Segel Mekanis | OEM: | makan malam |
| Cincin stasioner: | Tc, Silikon Karbida | Untuk: | Segel Otomotif |
| Cincin Putar: | Karbon, Silikon Karbida, Tc | ||
| Menyoroti: | M74 Segel Pompa Kimia,M74D Seal Pompa Kimia,Segel Pompa Kimia Single Spring |
||
Untuk poros polos
Segel ganda
Tidak seimbang
Berputar beberapa pegas
Bebas dari arah rotasi
Konsep segel berdasarkan rentang M7
Varian dengan sekrup pompa tersedia (M74F-D)

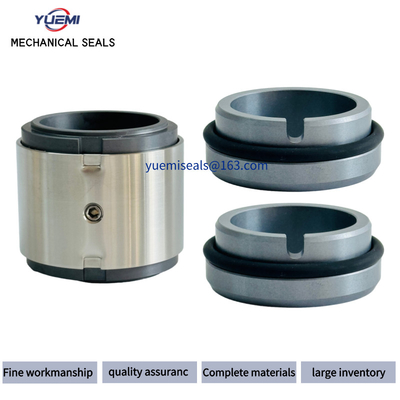

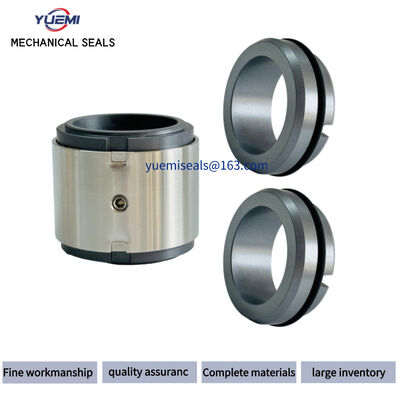

Model segel mekanik kami M74D dapat menggantikan BG M74D, yang banyak digunakan untuk pompa industri.
Kombinasi bahan normal termasuk SIC/RESIN CARBON/NBR/SS304,sic/sic/nbr/ss304,tc/tc/nbr/ss316 dan sebagainya.
Kami juga dapat membuat perubahan sebagai kebutuhan pelanggan atau merancang jenis baru dari segel mekanik untuk memenuhi kebutuhan pelanggan.
| Seri O-Ring Mechanical Kondisi operasi: Suhu: -20oC+180oC Tekanan:≤2,5MPa Kecepatan:≤15m/s Jenis kursi: Standar: YMG92 Alternatif: YMG9, YMG4, YMG6 |
Bahan: Ring stasioner:V1,Q2,Q1,U2,B,A Cincin putar:B,A,Q1,Q2,U2 Segel sekunder:P,E,V,M1,M2 Bagian pegas dan logam:F,G,M |
| 1.Aplikasi:Aplikasi:Air bersih, air limbah, minyak dan cairan korosif lainnya. | |
| ukuran segel d(mm) |
d3 | d6 | d7 | d8 | l1 | l3 | 1 8 | 1 9 | Mx |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | M6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | M8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | M8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
