Detail produk:
|
| Penggunaan: | Pompa, Kompresor | Penyegelan sekunder: | PTEF MOBIL CE |
|---|---|---|---|
| Standar atau Tidak Standar: | segel standar | Spesifikasi: | sebagai persyaratan |
| Menyoroti: | Fluoroplastik Pompa Air Segel Mekanis,WB2 Penutup Mekanis Pompa Air,Segel pusher PTFE |
||
Aku tidak tahu.
| D1 ((mm) | Ukuran | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| Kondisi operasi: | |
| Suhu: | - 20oCsampai + 120oC |
| Tekanan: | ≤ 0,5MPa |
| Kecepatan: | ≤ 10m/s |
| Bahan: | |
| Cincin stasioner: | Q2,V2 |
| Garis putar: | Teflo, Q2 |
| Segel sekunder: | Teflo |
| Bagian-bagian pegas dan logam: | F,G |
| Aplikasi: | Asam sulfat, asam hidrokarbon, asam fosfat, asam asetat, dan asam nitrat Dengan berbagai derajat, dll |

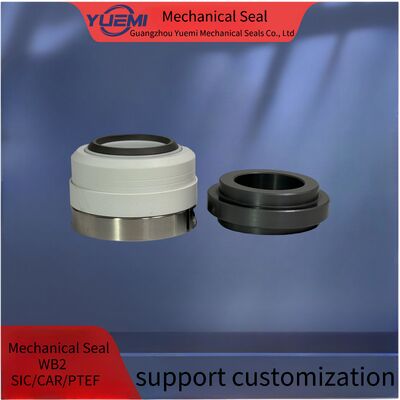

PTFE segel 10t John Crane Segel Mekanis untuk pompa air mini listrik
YUEMI WB2 identik dengan John Crane 10tmechanica laut
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
