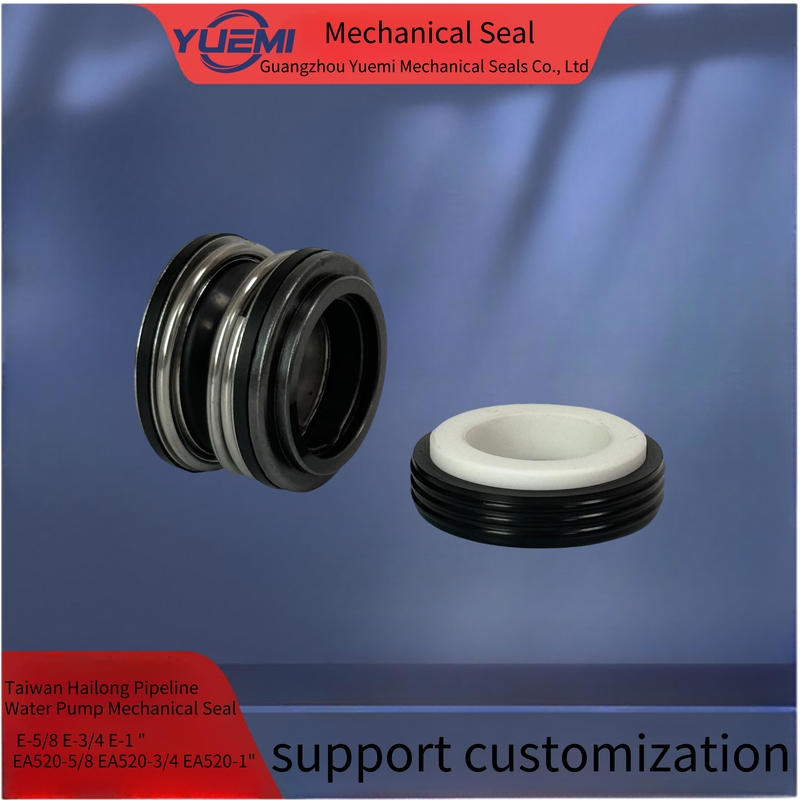

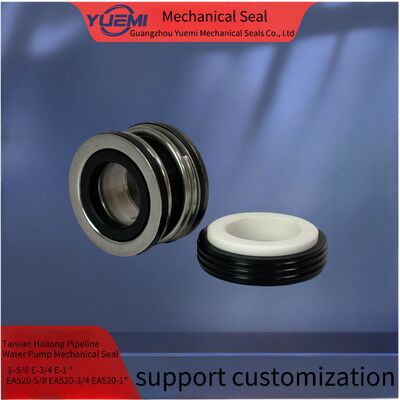

Pompa pipa Bellows Pompa air Segel mekanik EA520-5/8/3/4/1"

Bellows Pompa Air Segel Mekanis E-5/8 E-3/4 E-1 "EA520-5/8 EA520-3/4 EA520-1"

Model	d1 ((inci)	d7	d3	d6	d2	11	13
E-5/16"	7.925	25.400	27.00	16.00	20.63	24.60	8.0
E-3/8"	9.520	22.225	23.80	14.30	17.42	22.22	6.2
E-1/2"	12.700	25.400	26.97	17.45	20.63	22.80	6.2
E-5/8"	15.875	30.100	30.94	20.63	23.80	26.50	8.7
E-5/8"H	15.875	31.750	30.94	20.63	23.80	30.00	10.3
E-5/8"K	15.875	31.750	30.94	20.63	23.80	28.50	10.3
E-3/4"H	19.050	34.925	34.11	23.80	26.87	30.00	10.3
E-3/4 "C	19.050	34.925	34.11	23.80	26.87	28.50	10.3
E-1"	25.400	41.275	42.85	30.15	33.33	31.73	11.1
E-11/8"	28.575	44.45	46.00	33.50	36.50	31.75	11.1

Parameter teknis

Bahan-bahan

Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.

2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak

3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
