Detail produk:
|
| merek dagang: | YUEMI | Penggunaan: | Tidak seimbang |
|---|---|---|---|
| Diameter poros: | ACRB-16mm | Penyegelan sekunder: | SIC MOBIL FKM |
| Standar atau Tidak Standar: | Standar | Kata kunci: | segel pompa |
| Jenis: | Musim Semi Tunggal | Gaya: | Segel Mekanis |
| Menyoroti: | Segel mekanik pompa air dalam wadah,Centrifugal Water Pump Seal Mekanis,Penutup mekanik pompa sentrifugal 16 mm |
||
Tabel pemasangan model pompa air aplikasi

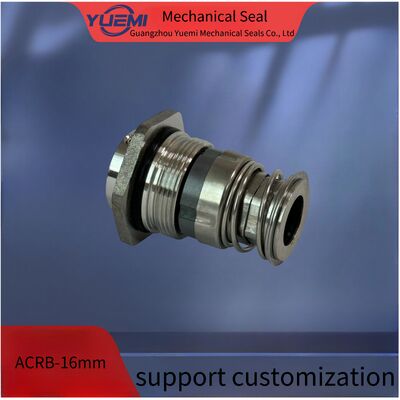

Pump multi-tahap vertikal baja tahan karat yang terkontainerisasi segel mekanik ACRB-16mm untuk CDMF
Parameter teknis
| Suhu | -30°C~+200°C |
| tekanan | ≤1Mp a |
| Kecepatan | ≤ 12m/s |
| Sedang | pompa air limbah |
Bahan-bahan
| Cincin putar | SIC CAR CE |
| Cincin Tetap |
SIC CAR CE |
| Musim semi | SUS304/SUS316 |
| Kursi tetap | SUS304/SUS316 |
| Segel sekunder |
Fkm/EPDM |
| Pemegang cincin putar | SUS304/SUS316 |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
