Deskripsi Produk

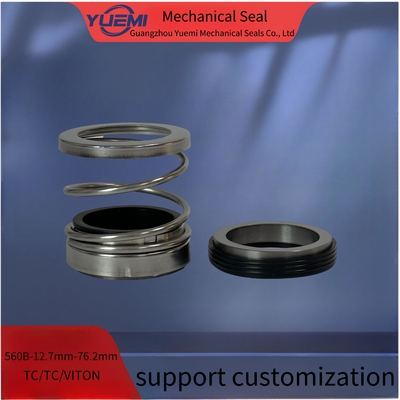

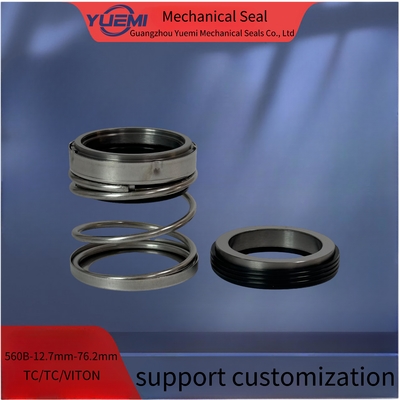

Segel mekanis di YM560B sangat ideal untuk aplikasi tujuan umum, dirancang untuk produksi batch besar.Tipe seri 560B banyak digunakan dalam pompa sentrifugal, pompa turbin, kompresor, pompa air panas dan peralatan poros putar lainnya.
Fitur Produk
Satu dan ealstomer beludru segel mekanis
Dua arah
Desain struktur non-geser, elastomer bellow secara otomatis mengkompensasi untuk cincin utama keausan
YM560B,YM560K,YM560C,YM560A menunjukkan perbedaan dalam data dimensi, yang tersedia dengan panjang kerja standar yang berbeda.
Tersedia dalam ukuran metrik dan inci
YM560A juga dapat digunakan sebagai segel mekanik wajah ganda dalam pengaturan dua set
Bahan Kombinasi
Tampilan berputar
Grafit karbon, resin impreg
Karbon grafit, antimonyimpreg
Karbon yang Ditekan Panas
Reaksi terikat Sic RBSlC
Sintered Silicon Carbide SSlC
Kursi tetap
Aluminium oxide (keramik)
Sintered Silicon Carbide SSlC
Sintered Silicon Carbide SSlC
Tungsten Carbide.Ni-binder
Segel Bantuan
Karet nitril-butadien (NBR)
Karet Fluorkarbon (Fkm)
Ethylene-Propylene-Diene (EPDM)
4Musim semi,Bagian logam
Baja (304) (316)
Tabel pemasangan model pompa air aplikasi
| Model |
d1 ((inci) |
d3 |
d6 |
d7 |
11 |
13 |
| 560B-3/8" |
9.525 |
23.5 |
14.3 |
22.23 |
28.6 |
7.9 |
| 560B-1/2" |
12.700 |
26 |
17.5 |
25.4 |
28.6 |
7.9 |
| 560B-5/8" |
15.875 |
30 |
20.6 |
31.75 |
32.5 |
10.3 |
| 560B-3/4" |
19.050 |
32.5 |
23.8 |
34.93 |
32.5 |
10.3 |
| 560B-7/8" |
22.225 |
37.5 |
27.0 |
38.1 |
34.1 |
10.3 |
| 560B-1" |
25.400 |
44 |
30.2 |
41.28 |
36.5 |
11.1 |
| 560B-1-1/8" |
28.575 |
48 |
33.3 |
44.45 |
38.1 |
11.1 |
| 560B-1-1/4" |
31.750 |
50 |
36.5 |
47.63 |
38.1 |
11.1 |
| 560B-1-3/8" |
34.925 |
54.5 |
39.7 |
50.8 |
39.7 |
11.1 |
| 560B-1-1/2" |
38.100 |
58.5 |
42.9 |
53.98 |
39.7 |
11.1 |
| 560B-1-5/8" |
41.275 |
64 |
46 |
60.33 |
47.6 |
12.7 |
| 560B-1-3/4" |
44.450 |
67 |
49.2 |
63.5 |
47.6 |
12.7 |
| 560B-1-7/8" |
47.625 |
71 |
52.4 |
66.68 |
50.8 |
12.7 |
| 560B-2" |
50.800 |
73.5 |
55.6 |
69.85 |
50.8 |
12.7 |
| 560B-2-1/8" |
53.975 |
75.6 |
/ |
76.2 |
57.2 |
14.3 |
| 560B-2-1/4" |
57.150 |
80 |
65 |
79.38 |
57.2 |
14.3 |
| 560B-2-3/8" |
60.325 |
79.6 |
/ |
82.55 |
57.2 |
14.3 |
| 560B-2-1/2" |
63.500 |
84.9 |
70 |
85.73 |
60.3 |
14.3 |
| 560B-2-5/8" |
66.675 |
84.6 |
/ |
85.725 |
65.1 |
15.9 |
| 560B-2-3/4" |
69.850 |
93 |
/ |
88.9 |
65.1 |
15.9 |
| 560B-3" |
76.200 |
102 |
/ |
98.425 |
68.3 |
15.9 |
Parameter teknis
| Suhu |
-30°C~+200°C |
| tekanan |
≤1Mp a |
| Kecepatan |
≤ 12m/s |
| Sedang |
Pompa air |
Bahan-bahan
| Cincin putar |
SIC CAR CE |
| Cincin Tetap |
SIC CAR CE
|
| Musim semi |
SUS304/SUS316 |
| Kursi tetap |
SUS304/SUS316 |
| Segel sekunder |
Fkm/EPDM
|
| Pemegang cincin putar |
SUS304/SUS316 |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
