Detail produk:
|
| Struktur: | Musim Semi Kerucut | Diameter poros: | 10mm-40mm |
|---|---|---|---|
| Penggantian: | Tipe Bt-Fn Seri Pengganti | Dukungan: | OEM/ODM |
| Menyoroti: | Segel mekanik seri 40mm,Segel O-ring segel mekanis,Segel Mekanis Bt-Ar |
||
Aku tidak tahu.
segel stok siap untuk pengiriman cepat
Memberikan kualitas yang sangat baik dengan harga yang kompetitif

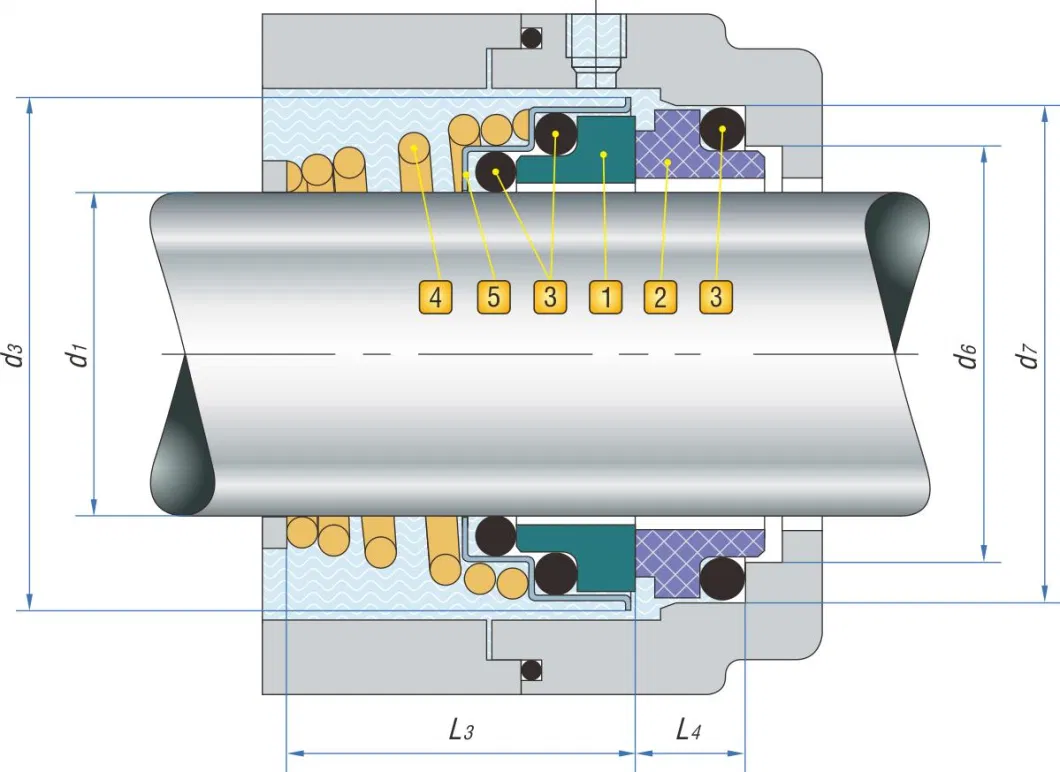

Tabel pemasangan model pompa air aplikasi
| Model | d1 ((mm) | d, | p | 11 | 13 |
|
155-10 155-11 155-12 155-13 155-14 155-15 155-16 155-17 155-18 155-19 155-20 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·Spring & Bagian Lainnya ((SUS304/SUS316)
| Model | d1 ((mm) | d3 | d: | 11 | b |
|
155-22 155-23 155-24 155-25 155-28 155-29 155-30 155-32 155-33 155-35 155-38 155-40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
segel mekanik tipe YM155 dengan konstruksi pegas kerucut dan O-ring pusher, bagian logam yang diproduksi oleh Stamping.harga yang kompetitif dan berbagai aplikasi telah membuat YM155 segel produksi massal.
Parameter teknis
| Suhu | -30°C~+200°C |
| tekanan | ≤1,2Mp a |
| Kecepatan | ≤ 10m/s |
| Sedang | air limbah |
Bahan-bahan
| Cincin putar | SIC CAR |
| Cincin Tetap |
SIC CAR |
| Musim semi | SUS304/SUS316 |
| Kursi tetap | SUS304/SUS316 |
| Segel sekunder |
Fkm/EPDM |
| Pemegang cincin putar | SUS304/SUS316 |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
