Detail produk:
|
| merek dagang: | YUEMI | Fungsi: | Pompa air |
|---|---|---|---|
| Penggunaan: | Tidak seimbang | Diameter poros: | 20mm~130mm |
| Penyegelan sekunder: | FKM SIC SIC SIC | Standar atau Tidak Standar: | Standar |
| Kata kunci: | segel pompa | Jenis: | Musim Semi Tunggal |
| Gaya: | Segel Mekanis | Suhu operasi: | Hingga 180°C |
| Kompatibilitas Cairan: | Air, Minyak, Bahan Kimia | Aplikasi: | Pompa, Mixer, Agitator |
| Bahan: | Karbon, Baja Tahan Karat | Diameter poros: | 20mm~130mm |
| Fitur: | Segel tunggal atau ganda, seimbang atau tidak seimbang | Kisaran kecepatan: | ≤20m |
| Bahan Pegas: | Baja tahan karat | Tipe Segel: | Mekanis |
| Bahan Wajah: | Karbon, Karbida Silikon | ||
| Menyoroti: | Medium Ukuran centrifugal pompa segel mekanis,GB103 segel mekanik pompa sentrifugal,GB103 segel mekanis untuk pompa air |
||

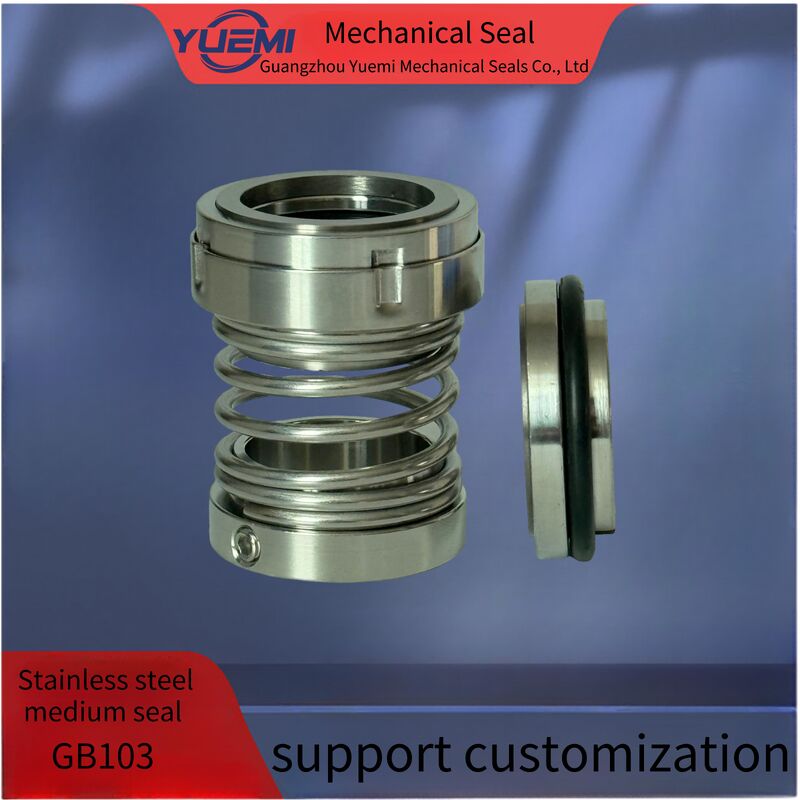

Segel mekanis ukuran menengah untuk pompa air kimia dan industri pembuatan kertas GB103
standar segel mekanis yang tidak seimbang dengan berbagai jenis bahan dan kombinasi wajah yang sesuai dengan standar DIN 24960, ISO 3069, GB6556,biasanya digunakan dalam pompa proses untuk memenuhi persyaratan industri.
Tekanan di ruang tertutup:≤1MPa
Suhu dalam ruang tertutup:
-45°C~180°C
-25°C~220°C (("V"ring)
Kecepatan linier:≤20m/detik
Medium:Air,minyak, dll. korosif sedang dan di bawah medium
| Spesies | d1 | d3 | d6 | d7 | L | L1 | L3 |
| h6 | H11 | H8 | |||||
| 103-20 | 20 | 37 | 30.5 | 40 | 63 | 58 | 44 |
| 103-22 | 22 | 39 | 32.5 | 42 | 67 | 62 | 48 |
| 103-25 | 25 | 42 | 35.5 | 45 | 67 | 62 | 48 |
| 103-28 | 28 | 45 | 38.5 | 48 | 69 | 64 | 50 |
| 103-30 | 30 | 52 | 40.5 | 50 | 75 | 70 | 56 |
| 103-35 | 35 | 57 | 45.5 | 55 | 79 | 74 | 60 |
| 103-40 | 40 | 62 | 50.5 | 60 | 83 | 78 | 64 |
| 103.45 | 45 | 67 | 55.5 | 65 | 90 | 85 | 71 |
| 103-50 | 50 | 72 | 60.5 | 70 | 94 | 89 | 75 |
| 103-55 | 55 | 77 | 65.5 | 75 | 96 | 91 | 77 |
| 103-60 | 60 | 82 | 70.5 | 80 | 96 | 91 | 77 |
| 103-65 | 65 | 92 | 80.5 | 90 | 111 | 106 | 89 |
| 103-70 | 70 | 97 | 85.5 | 97 | 116 | 110 | 91 |
| 103-75 | 75 | 102 | 90.5 | 102 | 116 | 110 | 91 |
| 103-80 | 80 | 107 | 95.5 | 107 | 123 | 117 | 98 |
| 103-85 | 85 | 112 | 100.5 | 112 | 125 | 119 | 100 |
| 103-90 | 90 | 117 | 105.5 | 117 | 126 | 120 | 101 |
| 103-95 | 95 | 122 | 110.5 | 122 | 126 | 120 | 101 |
| 103-100 | 100 | 127 | 115.5 | 127 | 126 | 120 | 101 |
| 103-110 | 110 | 141 | 130.5 | 142 | 153 | 147 | 126 |
| 103-120 | 120 | 151 | 140.5 | 152 | 153 | 147 | 126 |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
