Detail produk:
|
| merek dagang: | YUEMI | Diameter poros: | 58U/59U |
|---|---|---|---|
| Penyegelan sekunder: | FKM SIC SIC | Suhu: | segel mekanik suhu tinggi |
| Menyoroti: | SIC john crane mech seal,FKM john crane mech seal,FKM john crane 58u |
||
| d1 | d3 | d4 | d6 | d7 | d8 | d11 | d 12 | L1k | 13 | I5 | I6 | 1 7 | 1 9 | f |
| 14 | 24 | 26 | 21 | 25 | 2 | 18.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 16 | 26 | 28 | 23 | 27 | 2 | 20.4 | 2.5 | 35.0 | 23.0 | 1.5 | 4 | 8.5 | 12.0 | 4.0 |
| 18 | 32 | 34 | 27 | 33 | 3 | 24.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 20 | 34 | 36 | 29 | 35 | 3 | 26.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 22 | 36 | 38 | 31 | 37 | 3 | 28.5 | 4.0 | 37.5 | 24.0 | 2 | 5 | 9.0 | 13.5 | 5.0 |
| 24 | 38 | 40 | 33 | 39 | 3 | 30.5 | 4.0 | 40.0 | 26.7 | 2 | 5 | 9.0 | 13.3 | 5.0 |
| 25 | 39 | 41 | 34 | 40 | 3 | 31.5 | 4.0 | 40.0 | 27.0 | 2 | 5 | 9.0 | 13.0 | 5.0 |
| 28 | 42 | 44 | 37 | 43 | 3 | 34.5 | 4.0 | 42.5 | 30.0 | 2 | 5 | 9.0 | 12.5 | 7.5 |
| 30 | 44 | 46 | 39 | 45 | 3 | 36.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 32 | 46 | 48 | 42 | 48 | 3 | 38.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 7.5 |
| 33 | 47 | 49 | 42 | 48 | 3 | 39.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 36 | 49 | 51 | 44 | 50 | 3 | 41.5 | 4.0 | 42.5 | 30.5 | 2 | 5 | 9.0 | 12.0 | 6.5 |
| 38 | 54 | 58 | 49 | 56 | 4 | 45.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 40 | 56 | 60 | 51 | 58 | 4 | 47.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 43 | 59 | 63 | 54 | 61 | 4 | 50.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 45 | 61 | 65 | 56 | 63 | 4 | 52.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 8.0 |
| 48 | 64 | 68 | 59 | 66 | 4 | 55.0 | 4.0 | 45.0 | 32.0 | 2 | 6 | 9.0 | 13.0 | 5.5 |
| 50 | 66 | 70 | 62 | 70 | 4 | 57.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 6.5 |
| 53 | 69 | 73 | 65 | 73 | 4 | 60.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 55 | 71 | 75 | 67 | 75 | 4 | 62.0 | 4.0 | 47.5 | 34.0 | 2.5 | 6 | 9.0 | 13.5 | 5.5 |
| 58 | 78 | 83 | 70 | 78 | 4 | 67.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 60 | 80 | 85 | 72 | 80 | 4 | 69.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 63 | 83 | 88 | 75 | 83 | 4 | 72.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 65 | 85 | 90 | 77 | 85 | 4 | 74.5 | 5.5 | 52.5 | 39.0 | 2.5 | 6 | 9.0 | 13.5 | 7.5 |
| 68 | 88 | 93 | 81 | 90 | 4 | 77.5 | 5.5 | 52.5 | 39.0 | 2.5 | 7 | 9.0 | 13.5 | 7.5 |
| 70 | 90 | 95 | 83 | 92 | 4 | 79.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.5 |
| 75 | 95 | 104 | 88 | 97 | 4 | 83.5 | 5.5 | 60.0 | 45.5 | 2.5 | 7 | 9.0 | 14.5 | 7.8 |
| 80 | 104 | 109 | 95 | 105 | 4 | 89.5 | 5.5 | 60.0 | 45.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 85 | 109 | 114 | 100 | 110 | 4 | 94.5 | 55 | 60.0 | 450 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 90 | 114 | 119 | 105 | 115 | 4 | 99.5 | .5.5 | 65.0 | .50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 95 | 119 | 124 | 110 | 120 | 4 | 104.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
| 100 | 124 | 129 | 115 | 125 | 4 | 109.5 | 5.5 | 65.0 | 50.0 | 3 | 7 | 9.0 | 15.0 | 7.8 |
Deskripsi Produk
Struktur Deskripsi:

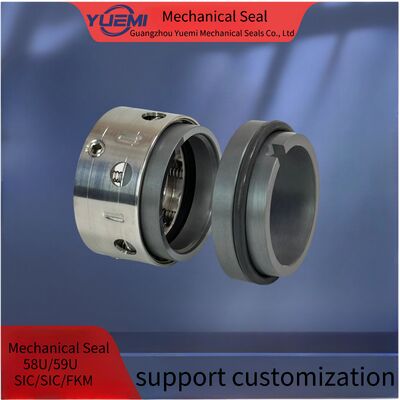

Setara dengan Johncrane 58U
Desain multi pegas, segel yang tidak seimbang
Aplikasi:
- Lingkungan korosif
- Pompa kimia
-Penghubung uap
- Pompa pengolahan makanan
- Pompa proses di kilang
- Pompa air dingin dan air panas
-Pembungkus untuk pengaduk dan pencampur
-Suhu di atas 400 derajat F
- Aplikasi kriogenik
- Kondisi udara
- Kompresor Turbin Kecepatan Tinggi
- Turbin air
Parameter teknis
| Suhu | -30°C~+200°C |
| tekanan | ≤2Mp a |
| Kecepatan | ≤ 10m/s |
| Sedang | air |
Bahan-bahan
| Cincin putar |
SiC/VIT |
| Cincin Tetap |
SiC/VIT |
| Musim semi | SUS304/SUS316 |
| Kursi tetap | SUS304/SUS316 |
| Segel sekunder |
Fkm/EPDM |
| Pemegang cincin putar | SUS304/SUS316 |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
