M37G G9 Pompa multi-tahap vertikal Pompa air mata air kerucut

YM tipe M37G Dengan kinerja yang dapat diandalkan, berbagai aplikasi dan fitur instalasi yang mudah.YM M37G adalah semi kerucut dan O-ring pusher konstruksi segel mekanis, dirancang untuk produksi batch besar. ideal untuk digunakan dalam industri kertas,industri gula, kimia dan minyak bumi, pengolahan makanan, industri pengolahan limbah.

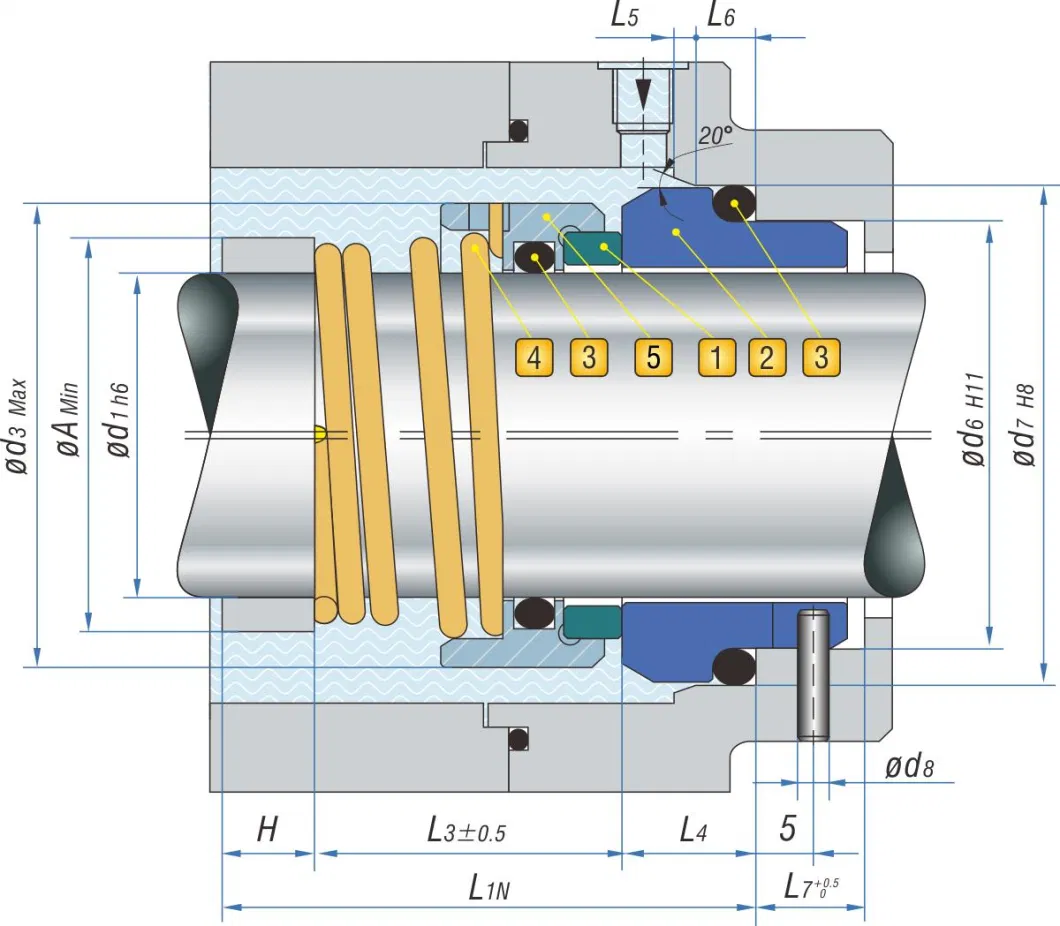

1. Wajah Rotary

Reaksi terikat Sic RBSlC

Sintered Silicon Carbide SSlC

Tungsten Carbide.Ni-binder

2. Kursi tetap

Reaksi terikat Sic RBSlC

Sintered Silicon Carbide SSlC

Tungsten Carbide.Ni-binder

3.Segel Bantuan

0-ring terkapsulElastomer 0-ring

FEP Jacket FKM FKM

FEP Jacketed VMaEPDM

PFA Jacketed FKM VMQ

4Musim semi.

GrNi-Steel (AlS1304)

GrNiMo-Steel (AlS1316)

5. Bagian logam

GrNi-Steel (AlS1304)

GrNiMo-Steel (AlS1316)

Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.

2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak

3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
