Detail produk:
|
| merek dagang: | YUEMI | Fungsi: | Pompa CM |
|---|---|---|---|
| Diameter poros: | CM-16mm | Kata kunci: | Segel Pompa GLF |
| Menyoroti: | Segel mekanis Grundfos 16mm,Segel mekanis 16mm sentrifugal,Segel poros pompa sentrifugal Grundfos |
||
Tipe:Suit untuk pompa seri Grundfos CM
Pengganti: AES SOS
Suhu:-20°C sampai +180°C
Tekanan: ≤ 1,2Mpa
Kecepatan:≤10m/s
Bahan: A.B,Q1,Q2,P,E,V,F,G

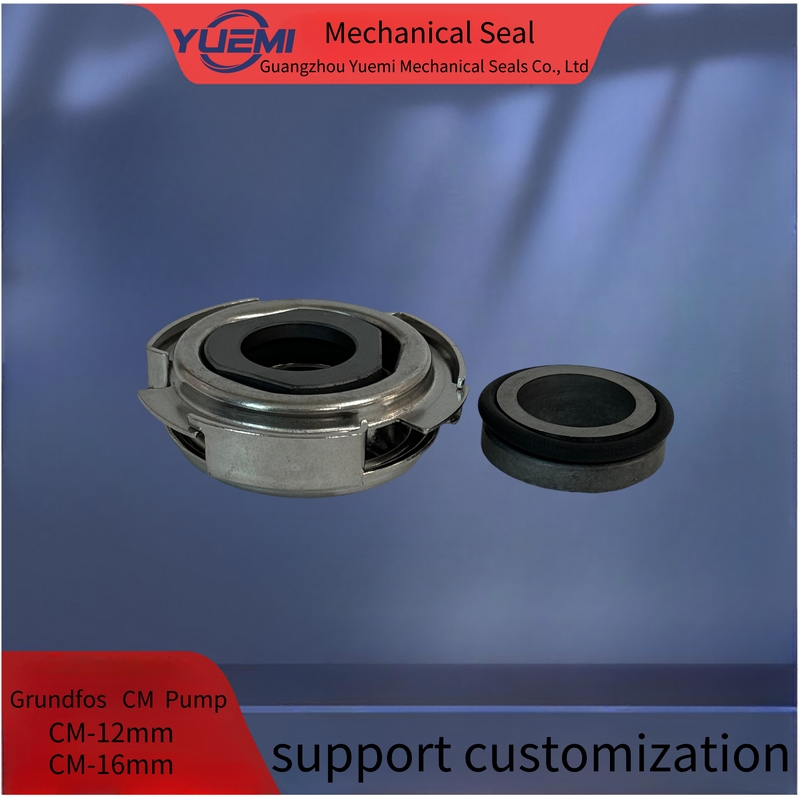

Seal ini memiliki dua jenis stasioner, satu bulat, itu GR-G11
Yang lain adalah elips, itu GR-G11-E
|
P (mm) |
D1 | D3 | T |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27.0 | 48 | 23.6 |
| Setelan untuk pompa seri Grundfoss CM,Ganti:AES SOS | |
| Suhu:-20oC sampai 200oC, tergantung pada elastomer Tekanan:Hingga 25 bar Kecepatan:Hingga 20 m/s Ukuran poros: 12mm.16mm |
Bahan: Wajah: Karbon, SiC, TC Kursi:SIC, TC O-ring:NBR, EPDM, Fkm, Aflas, Kalrez, Chemraz dll. Mata air: SS304, SS316 Bagian logam: SS304, SS316 |
| Segel ini memiliki dua jenis stasioner, satu bulat, itu GR-G11, dan yang lainnya elips, itu GR-G11-E. Ukuran poros 12mm Kartrid Segel Mekanis Untuk Pompa Horizontal CM1 CM3 CM5 Ukuran poros 16mm Kartrid Segel Mekanis Untuk Pompa Horizontal CM10 CM15 CM25 Pompa untuk menggantikan AES SOS Glf Cartridge Mechanical Seal untuk Pompa Arie-Aqqe CM 12 CM 16 untuk GrundfosS CM CME CMV Pompa CM1 CM3 CM5 Pompa Grundfoss: JP Ch8 Ch12 CRK (I) 2 CRK (I) 4 SPK1 SPK2 SPK4 SPK8 Cr2 Cr4 AQQE AQQV 96932392 |
|
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
