Detail produk:
|

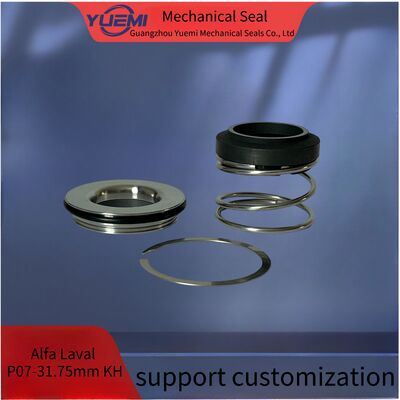

| merek dagang: | YUEMI | Fungsi: | Pompa alfa |
|---|---|---|---|
| Diameter poros: | P07-31.75mm | Penyegelan sekunder: | Fkm SIC |
| Menyoroti: | 31.75mm AFL Segel Mekanis,OEM AFL Segel Mekanis,31.75mm segel mekanis untuk pompa air |
||
Deskripsi Produk
Jenis:
Suit untuk Pompa AFL Seri LKH dengan
Ruang Seal yang dicelupkan dan PTFE Lip Seal
Parameter teknis
| Suhu | -30°C~+200°C |
| tekanan | ≤1,2Mp a |
| Kecepatan | ≤ 10m/s |
| Sedang | air |
Bahan-bahan
| Cincin putar |
SiC/VIT |
| Cincin Tetap |
SiC/VIT |
| Musim semi | SUS304/SUS316 |
| Kursi tetap | SUS304/SUS316 |
| Segel sekunder |
Fkm/EPDM |
| Pemegang cincin putar | SUS304/SUS316 |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
