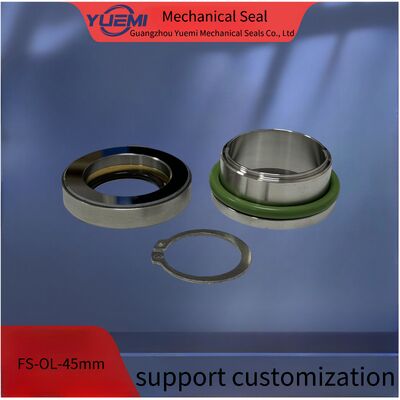

Detail produk:
|
| Flygt Segel Mekanis: | Segel Bawah | Fitur: | Sangat Tahan Lama, Tahan Korosi, Mudah Dipasang |
|---|---|---|---|
| Kondisi operasi: | media korosif | Bahan: | Tidak/TC |
| Ukuran: | 45 mm | Penyegelan sekunder: | Fkm |
| Industri: | Air dan Air Limbah, Pertambangan, Kimia, Minyak dan Gas | Segel Wajah: | TC/TC/ |
| Tipe Wajah Segel: | Stasioner dan Berputar | Desain Segel: | Pendorong atau Non Pendorong |
| Menyoroti: | Penutup mekanik pompa air limbah,OL 45 flygt pompa segel mekanis,OL 45 segel mekanis multi spring |
||
Aku tidak tahu.
Tabel pemasangan model pompa air aplikasi
| Model Pompa Flygt | Ukuran poros | Segel Atas | Segel Bawah |
| 3085-091, 3085-120, 3085-170, 3085-171, 3085-181, 3085-280, 3082-290, 3085-890 | 20 mm | FS-G-U20 | FS-G-L20 atau FS-H-L20 |
| 3101 | 28 mm | FS-B-U28 | FS-B-L28 |
| 3102 | 25 mm | FS-J-U25 | FS-J-L25 |
| 3126-90,3126-180 | 35 mm | FS-K-U35 | FS-K-L35 |
| 3126-91,3126-280,3126-290 | 35 mm | FS-K-U35 | FS-M-L35 |
| 3126-181,3127 | 35 mm | FS-M-U35 | FS-M-L35 |
| 3140,3152 | 45 mm | FS-O-U45 | FS-O-L45 |
| 3170,3201 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 3200 | 60 mm | FS-P-U60 | FS-P-L60 |
| 3230,3300-91,3300-181,3300-280,3300-980,3305 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3310,3311,3312,3350,3351 | 90mm ~ 120mm | FS-S-U90 | FS-T-L120 |
| 3355,3356,3357 | 90 mm | FS-S-U90 | FS-S-L90 |
| 3500,3501,3530,3531,3600,3601,3602 | 90mm ~ 120mm | FS-S-U90 | FS-T-L120 |
| 4351,4352,4400 | 20 mm | FS-G-U20 | FS-H-L20 |
| 4410,4430 | 60 mm | / | FS-Q-L60 |
| 4440,5530 | 35 mm | FS-M-U35 | FS-M-L35 |
| 4650,4660 | 45 mm | FS-O-U45 | FS-O-L45 |
| 4670,4680,7045 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 7050,7051,7055,7060,7061,7076,7556 | 90 mm | FS-S-U90 | FS-S-L90 |
| 7080,7115 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 7570,7585 | 90mm ~ 120mm | FS-S-U90 | FS-T-L120 |
| Grindex Mayor, Master, Matador, Midi, Minette, Salvador | 25mm ~ 24mm | FS-Z-U25 | FS-Z-L24 |
| Grindex Maxi | 45 mm | FS-O-U45 | FS-N-L45 |
| Model siap 4 8 12&16 | 15 mm | FS-D-U15 | / |
| Siap 24 | 20 mm | FS-A-U20 | FS-A-L20 |
| Siap 90 | 28 mm | FS-I-U28 | FS-I-L28 |
| Steaty 7 | 20 mm | FS-G-U20 | FS-G-L20 |
| 600 | 60 mm | FS-Q-U60 | FS-Q-L60 |
| 605,615,665,670,680 | 90 - 80 mm | FS-S-U90 | FS-S-L80 |
| 705,715,720,721,735,745,760,765,770,775 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 820,840,841,860,880,881,900 | 90mm~80mm/90mm~120mm | FS-S-U90 | FS-S-L80/FS-T-L120 |
| 2004,2008,2012,2016 | 15 mm | FS-D-U15 | |
| 2024 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2050,2052 | 15 mm | FS-D-U15 | / |
| 2060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 2066 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2070 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2071 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2075 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2082209021252140 | 28 mm | FS-I-U28 | FS-I-L28 |
| ,,,2084,2135 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2101 | 20 mm | FS-A-U20 | FS-A-L20 |
| 2102-40 | 22 mm | FS-E-U22 | FS-E-L22 |
| 2151-10 | 35 mm | FS-K-U35 | FS-K-L35 |
| 2151-11,2151-50 | 35 mm | FS-K-U35 | FS-L-L35 |
| 2201-10,2201-320,2201-430,2201-480 | 45mm ~ 35mm | FS-O-U45 | FS-K-L35 |
| 2201-590,2201-690 | 45 mm | FS-O-U45 | FS-O-L45 |
| 2201-11HT atau MT | 45 mm | FS-N-U45 | FS-N-L45 |
| 2201-11LT | 45 mm | FS-O-U45 | FS-N-L45 |
| 2250,2290 | 60 mm | FS-P-U60 | FS-P-L60 |
| 2400 | 60 mm | FS-R-U60 | FS-R-L60 |
| 3041-281 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3057 | 20 mm | FS-G-U20 | FS-H-L20 |
| 3057-180,3060 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3065 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3067-170,3067-250,3068 | 20 mm | FS-G-U20 | FS-G-L20 |
| 3080 | 20 mm | FS-A-U20 | FS-A-L20 |
| 3082 | 22 mm | FS-E-U22 | FS-E-L22 |
| Suhu | 30°C~180°C |
| tekanan | ≤1,2Mp a |
| Kecepatan | ≤ 10m/s |
| YM-45 | 0450-U | CA/TC/NBR | 45 mm | CA/TC | 2201-011 2201-011 | ||
| YM-35 (desain awal) YM-35B ((desain akhir) | 0350-L | TC/TC/NBR | 45 mm | TC/TC | 2201-011 | ||
| YM-45 | 0450-U | CA/SUS/NBR | 45 mm | CA/TC | 3152 3140 | ||
| YM-45 | 0450-L | TC/TC/NBR | 45 mm | TC/TC | 3152 3140 4501 4650 4660 |
| Parameter teknis | Spesifikasi |
|---|---|
| Kecepatan | Hingga 3600 rpm |
| Aplikasi | Pompa |
| Umur panjang | Sangat awet |
| Pemasangan | Mudah Diganti |
| Jangkauan Tekanan | Hingga 10 bar |
| Kisaran suhu | Hingga 180°C |
| Bahan | Baja tahan karat |
| Penyegelan sekunder | O-ring |
| Kompatibilitas | Cocok untuk sebagian besar pompa Flygt |
| Wajah Seal | Karbon Vs Keramik |
Persiapan:
1. poros Diameter luar dalam toleransi +-0.05mm
2. Exhaust poros < 0,1 mm
3. Float ujung poros < 0,13 mm
4, Tidak ada tepi tajam pada poros di atas cincin o
Catatan:
Selama pemasangan, jangan gores atau merusak cincin. Jika ada yang rusak, silakan hubungi kami untuk mengganti yang baru.
Pemasangan dalam struktur:
1. Seluruh set segel kartrid dibersihkan dan dengan tepat melewati pemeriksaan kebocoran sebelum dijual.Until menghindari kerusakan, jangan membongkar dan membersihkan bagian lagi sebelum memperbaiki.
2 Jarak pengikat antara segel dan poros adalah dl h6 0.8,dan harus ada led-ingge di ujung poros.Diameter luar poros di posisi sekrup harus 01 0,2mm lebih kecil,menolak sekrup terlalu ketat.Lubrikasi poros dengan minyak
3Letakkan segel kartrid ke dalam ruang pompa, lalu:
A: Lebih ketat empat sekrup baut flanges,memastikan media yang mengarah ke lubang"G"di posisi atas
B: Lebih ketat empat set sekrup dan posisi lengan poros pada poros.
C: Lepaskan empat pelat gauge. Silakan simpan dan mereka akan digunakan dalam pemasangan dan
Membongkarnya.
D: Sambungkan pipa medium lead_in dengan lubang"G"untuk membuang panas gesekan dan
mencuci ruang segel saat pompa berjalan.
Catatan:
Untuk menyelesaikan pemasangan, memutar poros dengan tangan untuk memeriksa rotasi jika ia tidak bisa berputar dengan lancar, segel telah dipasang dengan tidak benar.
